Servomotor encoderkabel
Introduktion af servomotorencoderkabel
Servomotor encoderkabel - specialkabel til servosystem, et nyt miljøvenligt serieprodukt, kablet har en række unikke egenskaber såsom høj fleksibilitet, slidstyrke, foldemodstand, oliemodstand, bøjningsmodstand, trækmodstand, vridningsmodstand, anti -interferens og ældningsmodstand. Det bruges som et specielt servokabel til tilslutning og styring af servosystemet. Det er perfekt kombineret med driften af servomotoren, hvilket i høj grad forbedrer servomotorens arbejdseffektivitet (kontrolmotor, aktuatormotor).
Fordele ved Servo Motor Encoder Kabel
Modstandsdygtig over for bøjnings- og trækkæder
Bruger meget fleksibelt specielt blandet elastisk PVC-materiale, modstandsdygtigt over for spænding og bøjning
Modstandsdygtig over for olie og korrosion
Efter 30 dages nedsænkningstest kan kablet stadig bruges normalt
Lav excentricitet
Tykkelsen af kappen er ensartet, forhindrer strømnedbrydning og beskytter effektivt trådkernen for at sikre elektrisk sikkerhed
Modstandsdygtig over for høje og lave temperaturer
Kablet kan bruges normalt ved lave temperaturer på 30 grader og høje temperaturer på 105 grader
Dobbelt afskærmning og anti-interferens
Højdensitet afskærmningsnet + aluminiumsfolie, med bedre anti-interferens ydeevne
Bredt udvalg af applikationer
Anvendes til forskellige mobile installationer såsom automationsudstyr, robotter, tankkæder mv.
Flammehæmmende PVC-jakke
Den slukker med det samme, når den forlader lyset, en lille mængde hvid røg, som er både miljøvenlig og sikker
Klart tryk på kabelkappen
Trådhuset er trykt med specifikationer, spænding og anden information
Typer af servomotorkoderkabel
Klassificering efter funktion
- Servo strømkabel
Anvendes hovedsageligt til at overføre strøm og levere den nødvendige strømforsyning til servomotorer eller andet udstyr.
Gælder for servomotorer af forskellige mærker, såsom SIEMENS, FANUC, Mitsubishi osv.
- Servo signalkabel
Bruges til at sende forskellige styresignaler, såsom start, stop, justering osv.
Gælder for controllere, sensorer og aktuatorer af forskellige mærker, såsom OMRON, Allen-Bradley, Schneider Electric osv.
- Servo encoder kabel
Bruges til at forbinde indkodere og sende signaler med positions- eller bevægelsesinformation.
Gælder for encodere af forskellige mærker, såsom Heidenhain, SICK, Baumer osv.
- Servo bremsekabel
Anvendes hovedsageligt til at transmittere bremsesignaler og styre bremsefunktionen af servomotorer eller andet udstyr.
Gælder for nogle servosystemer, der kræver bremsefunktioner, såsom FANUC, Yaskawa osv.
Klassificering efter stiktype

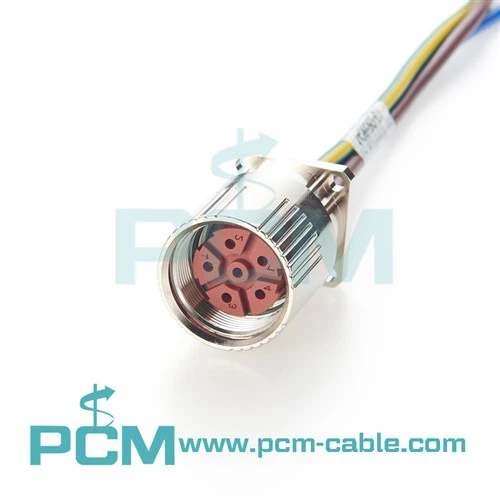

- M23 stikkabel
- Gælder for mange industrielt udstyr, såsom servomotorer, indkodere og sensorer.
- M23 kabler er meget almindelige i tyske mærker, såsom FANUC og SIEMENS.
- M23-kabler har normalt pålidelig beskyttelsesydelse og kan bruges i barske industrielle miljøer.
- Pin-numre: 4 ben, 6 ben, 8 ben, 12 ben, 17 ben, 19 ben
- M12 stikkabel
- Gælder for små robotter, sensorer og aktuatorer.
- M12-kabler er meget brugt i nogle mærker, såsom OMRON og BALLUFF.
- M12-kabler har normalt et kompakt design og lavere omkostninger, velegnet til applikationer med begrænset plads.
- D-sub stikkabler
- Gælder for nogle specifikke indkodere og sensorer, samt noget gammeldags udstyr.
- D-sub-stik kan være mere almindelige i nogle mærker, såsom Panasonic.
- D-sub-stik har normalt et stort antal ben og er velegnede til lejligheder, hvor der skal transmitteres flere signaler.
- Andre stiktyper
Ud over M23-, M12- og D-sub-stik er der andre typer stik, såsom RJ45-stik. Disse stik kan bruges i specifikke mærker eller specielle applikationer, afhængigt af udstyrets design og producentens præferencer.
Anvendelser af servomotorencoderkabel
Fast installation
Anvendes på steder, hvor kablet ikke bevæger sig, såsom fast i et skab.
Vælg almindelig standard fleksibel type, slidbestandig type, vandtæt type, stærk interferenstype og andre kabelprodukter.
Langsigtet trækkædedrift
Anvendes til langvarig U-formet trækkædedrift, som stiller høje krav til wirens bøjningsmodstand.
Vælg højfleksibilitet, ultra-højhastigheds trækkædekabler: slidstærke, bøjebestandige osv.
Robot torsionsbevægelsesmodstand
Anvendes i robotledninger. Vær opmærksom på wirens fremadbøjningsparametre, frem og tilbage snoningstal osv.
Vælg ekstra fleksible, ultrafleksible og slidstærke produkter.
Industriel automation
Anvendes til mekaniserede automatiske enheder, såsom automatiseret industriel fremstilling, forskellig industriel automation, elektromekanisk udstyr, værktøjsmaskiner, logistikudstyr mv.
Robotisk automatisering
Lever kabelløsninger til ubemandede robotrestauranter og cafeer.
Kræver modstand mod olierøg, høj temperatur, lav temperatur, bøjning og slid.
Servomotor drivsystem
Velegnet til installation under kontinuerlig frem- og tilbagegående bevægelse og hyppig bøjning i industrielle miljøer.
Velegnet til forskellige elektriske installationer i tørre eller fugtige indendørs eller udendørs miljøer.
Anvendelse af M23-kabel i Interbus
Interbus er en Fieldbus-kommunikationsprotokol, der bruges inden for industriel automation. Det tillader datatransmission og kontrol i realtid mellem forskellige industrielle enheder, hvorved der realiseres automatiseret kontrol og overvågning.
Anvendelsen af M23-kablet i Interbus-systemet er normalt som et forbindelseskabel til at forbinde forskellige Interbus-enheder, såsom IO-moduler, sensorer, aktuatorer osv. Disse enheder kommunikerer med PLC eller andre controllere gennem Interbus-netværket for at opnå dataudveksling og overførsel af kontrolinstruktioner.
De specifikke anvendelser af M23-kablet i Interbus-systemet omfatter:
1. Tilslutning af IO-modul: Tilslutning af IO-modulet til Interbus-bussen for at sende eksterne input/output-signaler til PLC eller andre controllere, eller for at sende styresignaler fra controlleren til eksterne enheder.
2. Tilslutning af sensorer: Tilslutning af forskellige sensorer (såsom temperatursensorer, tryksensorer osv.) til Interbus-netværket gennem M23-kablet til realtidsovervågning af forskellige parametre i produktionsprocessen.
3. Tilslutning af aktuatorer: Tilslutning af aktuatorer (såsom motorer, cylindre osv.) til Interbus-netværket gennem M23-kabler for at modtage kontrolinstruktioner og udføre tilsvarende handlinger.
4. Tilslutning af yderligere enheder: Tilslutning af andre typer enheder (såsom indkodere, tællere osv.) til Interbus-netværket gennem M23-kabler for at udvide systemets funktioner og overvågningsmuligheder.
Om fabrikken
Premier-kabel: Din Go-To-kilde til præcisionsservomotorkoderkabler
Som en producent, der fokuserer på forskning og udvikling af ledningsnet til industrielle kontrolforbindelser og robotledningsnet, er Premier Cable forpligtet til at give kunderne højkvalitets og pålidelige produkter. Vores produktsortiment dækker en række forskellige indkoderkabler, servomotorkabler, bremsekabler, absolutkoderkabler osv. for at imødekomme behovene i forskellige industrier.
Vores produkter er kompatible med mange kendte mærker, herunder Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron osv. Dette sikrer, at vores produkter kan fungere perfekt sammen med kundernes eksisterende udstyr og systemer, hvad enten det er i inden for industriel automation eller robotteknologi.
Ofte stillede spørgsmål
Hvor langt kan et servomotor-encoderkabel være?
+
-
Typisk kan længden af et servomotor-encoderkabel være mellem 1 meter (ca. 3 fod) og 10 meter (ca. 33 fod). Kabellængder i dette område kan normalt opfylde behovene for de fleste industrielle automatiserings- og mekaniske applikationer. Men til nogle specielle applikationer kan længere eller kortere kabellængder også tilpasses til at opfylde specifikke krav.
Hvad er den mindste bøjningsradius for servomotorkablet?
+
-
For servomotorkabler afhænger den mindste bøjningsradius normalt af applikationsscenariet, såsom mobile applikationer eller faste installationer. Generelt i mobile applikationer vil den mindste bøjningsradius være lidt større for at sikre kablets holdbarhed og pålidelighed. Ved faste installationer er kablet normalt i statisk tilstand, så den mindste bøjningsradius kan være relativt mindre.
Til mobile applikationer: 7,5 x kablets ydre diameter
Ved faste installationer: 5 x kablets udvendige diameter
Forskellen mellem servomotorkabler og almindelige kabler
+
-
Formål:
Servomotorkabler er specielt designet til at forbinde servomotorer og relateret udstyr til transmission af styresignaler, feedbacksignaler og strømforsyning osv. for at opnå præcis bevægelseskontrol og positionsfeedback.
Almindelige kabler bruges til forskellige generelle elektriske forbindelser, såsom strømtransmission, datatransmission, signaltransmission osv., og bruges ofte i hjemmet, kommercielle og industrielle applikationer.
Elektrisk ydeevne:
Servomotorkabler har normalt højere krav til elektrisk ydeevne, såsom højere anti-interferensevne, lavere signalforsinkelse, højere strømbærende kapacitet osv., for at opfylde behovene for præcisionskontrolsystemer.
Almindelige kabler har normalt mere generel elektrisk ydeevne og er velegnede til generelle elektriske tilslutningsbehov, men er muligvis ikke egnede til præcisionskontrolsystemer.
Strukturelt design:
Servomotorkabler har normalt mere komplekse strukturelle designs for at tilpasse sig komplekse kontrolkrav og arbejdsmiljøer og kan indeholde flere ledninger, afskærmningslag, isoleringsmaterialer osv.
Strukturen af almindelige kabler er relativt enkel, og omfatter generelt ledninger, isoleringsmaterialer og ydre beskyttende lag for at opfylde grundlæggende elektriske tilslutningsbehov.
Holdbarhed:
Servomotorkabler har normalt højere holdbarhed og anti-interferensevne til at tilpasse sig barske forhold som høje belastninger, høje temperaturer, vibrationer osv. i industrielle miljøer.
Almindelige kabler kan være holdbare i generelle applikationer, men har muligvis ikke den høje ydeevne og holdbarhed, der kræves til servomotorkabler.
Hvor mange ledninger har en servomotor?
+
-
Trefasede servomotorer: Servomotorer, der bruges i de fleste industrielle applikationer, er trefasede motorer, som normalt har 3 hovedstrømforsyningsledninger, fase A, fase B og fase C. Derudover kan der medfølge yderligere ledninger til jordforbindelse eller andet signal transmission.
Enfasede servomotorer: Nogle mindre servomotorer kan være enfasede motorer, som normalt har 2 strømforsyningsledninger (positive og negative) og mulige ekstra ledninger til signaltransmission eller jording.
Flerpolede servomotorer: I nogle højtydende servomotorer eller specielle applikationer kan der være flere ledninger til at understøtte mere komplekse kontrol- og feedbacksystemer, såsom encoder-feedback-signaler, temperatursensorer osv.
Hvad er et servomotorkabel?
+
-
Servomotorkabel er et specielt kabel, der bruges til at forbinde servomotorer og controllere. Den har et specielt design og struktur, der opfylder høje krav til signaltransmission, anti-interferens og holdbarhed. Det omfatter normalt ledninger til strøm-, data- og feedbacksignaltransmission, samt mulige afskærmningslag og isoleringsmaterialer. Almindelige interfacetyper omfatter M12-kabel, M23-kabel osv.
Skal servomotorens encoderkabel være skærmet?
+
-
Servomotorens indkoderkablet skal være afskærmet, fordi servosystemet normalt bruges i et industrielt miljø og kan være stærkt påvirket af elektromagnetisk interferens.
Hvordan fungerer et encoderkabel til et servodrev?
+
-
Encoderkablet på servodrevet bruges til at transmittere positions- og hastighedsfeedbacksignaler ved at forbinde encoderen og drevet. Dets arbejdsprincip omfatter generelt følgende trin:
Encoderdrift: Encoderen er installeret på servomotoren og konverterer denne information til digitale signaler ved at registrere motorrotorens position og hastighed.
Signaltransmission: Encoderen sender digitale signaler om position og hastighed til servodrevet gennem encoderkablet. Ledningerne i indkoderkablet overfører disse signaler fra indkoderen til drevet.
Drevafkodning: Drevet modtager signalerne transmitteret af encoderen og styrer motorens rotation baseret på disse signaler. Drevet justerer motorens rotation baseret på de modtagne positions- og hastighedsfeedbacksignaler for at opnå præcis positionskontrol og hastighedskontrol.
Feedbackkontrol: Drevet bruger positions- og hastighedsinformationen fra encoderen, sammenligner den med den indstillede værdi og justerer motorens output for at sikre, at den faktiske bevægelse er i overensstemmelse med den forventede bevægelse. Denne lukkede sløjfe-kontrol gør det muligt for servosystemet at opnå høj præcision og stabil bevægelseskontrol.
Hvordan fungerer en servobremse?
+
-
Servobremser er normalt elektromagnetiske bremser, der opnår bremse- eller udløsningsfunktioner ved at kontrollere elektromagnetisk kraft. Dens arbejdsprincip er som følger:
Elektromagnetisk kraftkontrol: Servobremsen indeholder en elektromagnetisk spole indeni, som genererer elektromagnetisk kraft, når den tændes. Denne elektromagnetiske kraft får bremseskiven inde i bremsen til at berøre bremselegemet, der er fastgjort på servomotorakslen, og derved opnå bremsefunktionen.
Bremseudløsning: Når bremsen skal udløses, afbryder styresystemet strømforsyningen til den elektromagnetiske spole, så den elektromagnetiske kraft forsvinder, og kontakten mellem bremseskiven og bremselegemet udløses og derved udløses bremsen.
Stabilitet og pålidelighed: Servobremser er normalt designet med en fjederforspændt struktur. Selv i tilfælde af strømsvigt eller strømsvigt forbliver bremsen i bremsetilstand, hvilket sikrer stabiliteten og pålideligheden af den mekaniske enhed.
Hvordan tilsluttes servomotorkablet?
+
-
Generelt set er ledningstrinnene for servomotoren som følger:
Bekræft strøm- og jordkablet: Bekræft først strømkablet og jordkablet. Strømkablet er normalt rødt, og jordkablet er normalt brunt eller sort. Tilslut strømkablet til den tilsvarende strømport og jordkablet til jordporten.
Tilslut styresignalet: Styresignalkablet er generelt orange, gult, hvidt eller blåt. I henhold til interface-identifikationen af controlleren eller driveren skal du tilslutte styresignalkablet til den tilsvarende port.
Reparer forbindelsen: Sørg for, at alle forbindelser er faste og pålidelige for at undgå løshed eller dårlig kontakt.
Hvordan skelner man servomotorkabler?
+
-
1. Antal indkoderkabler
For det første kan definitionen af encoder-kablet skelnes ved antallet af servomotor-encoder-kabler. Generelt er der tre eller fire encoderkabler. Hvis der er tre indkoderkabler, svarer de til henholdsvis fase A, fase B og fase Z og bruges til at detektere fasen og retningen af motorens rotation; hvis der er fire encoderkabler, er der udover fase A, fase B og fase Z også en strømledning.
2. Farve på encoderkabel
For det andet kan definitionen af encoderkablet skelnes ved farven på encoderkablet. Farverne på servomotorenkoderkabler fra forskellige producenter og modeller kan variere lidt, men generelt er farven på A-fasekablet grøn eller sort, farven på B-fasekablet er rød eller hvid, farven på Z-fasen kablet er blåt eller gult, og strømledningen er generelt rød eller brun. Hvis du ikke er sikker på definitionen af encoderkablet, kan du tjekke de relevante specifikationer.
3. Interface af encoder kabel
Endelig kan definitionen af encoderkablet skelnes ved hjælp af grænsefladen på servomotorens encoderkabel. Generelt er der to typer interfaces til encoderkabler, nemlig terminaler og stik. Hvis det er et terminalinterface, skal du bruge en skruetrækker til at forbinde kablet til terminalen på controlleren eller drevet; hvis det er en stikgrænseflade, skal du indsætte kablet i stikket på controlleren eller drevet.
Hvad bruges servomotorer til?
+
-
Servomotorer bruges ofte i applikationer, der kræver præcis styring af position, hastighed og drejningsmoment, såsom industrimaskiner, robotteknologi, CNC-bearbejdning osv. Servomotorer kan præcist justere positionen og hastigheden af udgangsakslen i henhold til indgangssignalet, og bruges ofte i scenarier, der kræver bevægelseskontrol med høj præcision.
Hvad bruges indkodere til?
+
-
Encodere bruges til at måle positionen, hastigheden og retningen af motorens eller mekaniske bevægelser for at give nøjagtig feedbackinformation. I servosystemer bruges indkodere normalt til at overvåge motorrotorens position og sende feedbacksignaler til styresystemet for at opnå lukket sløjfekontrol og sikre systemets nøjagtighed og stabilitet. Encodere er også meget brugt i automationsudstyr, robotter, CNC-systemer og andre områder.
Hvad betyder farverne på servokabler?
+
-
Jord (GND):
Normalt bruges brun eller sort til at repræsentere jordledningen, forbundet til batteriets negative terminal.
Servokraft (Vservo):
Normalt bruges rød til at repræsentere servoeffekten, forbundet til batteriets positive pol.
Servo kontrol signal linje:
Det kan være orange, gult, hvidt eller blåt, der bruges til at sende kontrolsignaler såsom positions- og hastighedskontrol.
Hvilken gauge wire bruger servoer?
+
-
Trådmåleren, der almindeligvis bruges til servomotorer, afhænger af motorens effekt, strøm og anvendelseskrav. Generelt kan servomotorer med mindre effekt bruge tyndere ledninger, mens servomotorer med højere effekt kræver tykkere ledninger for at føre højere strømme. Almindelige trådmålere inkluderer tråddiametre fra 22AWG til 16AWG.
