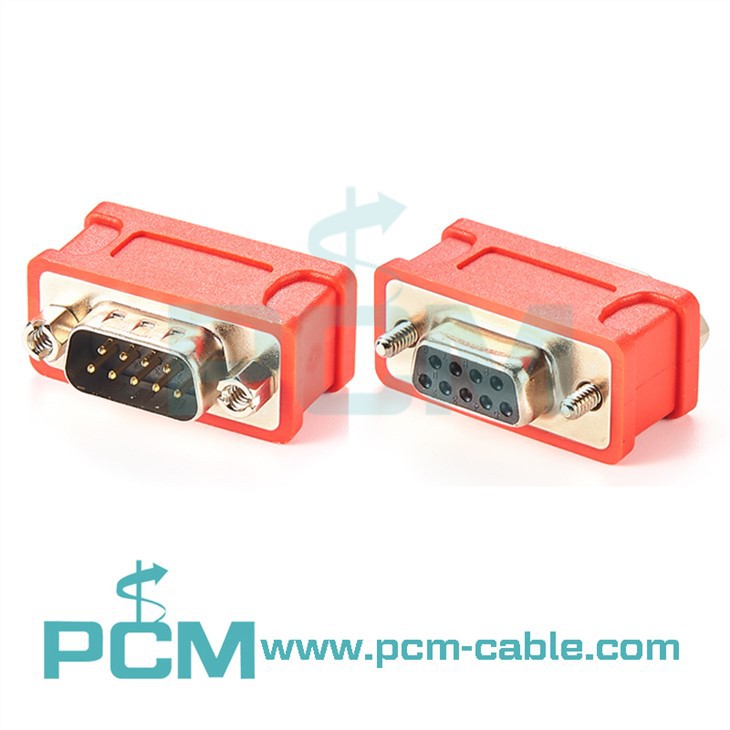

Terminalmodstand 120 Ohm, DB9, CAN Bus

Alle CAN-netværk har brug for to terminatorer; en i hver ende af netværket.

CAN Terminator kan bruges, hvor CAN-kablet eller CAN-knudepunktet i enden ikke har intern terminering.

Hvorfor vælge en 120Ω modstand?

Hvad er impedans? I elektricitet kaldes modstanden mod strømmen i kredsløbet ofte impedans. Impedansenheden er ohm, som normalt udtrykkes som Z, som er et komplekst tal Z= R plus i(ωL–1/(ωC)). Specifikt kan impedans opdeles i to dele, modstand (virkelig del) og reaktans (imaginær del). Reaktansen omfatter kapacitiv reaktans og induktiv reaktans. Den nuværende obstruktion forårsaget af kapacitans kaldes kapacitiv reaktans, og den nuværende obstruktion forårsaget af induktans kaldes induktiv reaktans. Impedans refererer her til tilstanden af ​​Z.

Den karakteristiske impedans af ethvert kabel kan opnås eksperimentelt. Den ene ende af kablet er forbundet med en firkantbølgegenerator, den anden ende er forbundet til en justerbar modstand, og bølgeformen på modstanden observeres gennem et oscilloskop. Juster modstandsværdien for modstanden, indtil signalet på modstanden er en god firkantbølge uden ringning, og modstandsværdien på dette tidspunkt kan anses for at være i overensstemmelse med kablets karakteristiske impedans.

Ved at bruge to typiske kabler, der bruges i biler og sno dem i snoede par, kan den karakteristiske impedans opnås i henhold til ovenstående metode, som er omkring 120Ω, hvilket også er modstandsværdien for terminalmodstanden anbefalet af CAN-standarden, så denne 120Ω er målt. Det er ikke beregnet, det er beregnet ud fra de faktiske ledningsnets egenskaber. Det er selvfølgelig også defineret i ISO 11898-2-standarden.
