CAN vs. RS-485: Hvad er forskellen?

CAN (Controller Area Network) og RS-485 er to almindelige industrielle kommunikationsprotokoller, der har betydelige forskelle i applikationer og karakteristika. Følgende er de vigtigste forskelle mellem CAN og RS-485:

1. Kommunikationsprotokol

CAN: CAN er en multi-master kommunikationsprotokol, der understøtter flere enheder (noder) til at sende og modtage data på bussen på samme tid. Den vedtager en meddelelsesprioritetsmekanisme for at sikre, at meddelelser med høj prioritet kan transmitteres først, når kommunikationen er i konflikt.

RS-485: RS-485 er en kommunikationsstandard for fysiske lag, der almindeligvis bruges med protokoller som Modbus og Profibus. RS-485 selv angiver ikke en specifik kommunikationsprotokol, og brugerne kan frit vælge implementeringsmetoden. Normalt en mester-slave kommunikationsstruktur.

2. Fejlsøgning og korrektion

CAN: CAN har indbygget komplekse fejldetektions- og korrektionsmekanismer for at sikre høj pålidelighed af datatransmission. Det inkluderer CRC-tjek, bit-stuffing, frame-tjek og andre funktioner og er velegnet til applikationer, der kræver høj dataintegritet.

RS-485: RS-485 har ikke indbyggede fejlfindings- og korrektionsfunktioner. Denne del af funktionen implementeres normalt af protokollen for det øverste lag (såsom Modbus), så dens pålidelighed afhænger af den anvendte protokol.

3. Kommunikationstopologi

CAN: CAN understøtter bustopologi, som kan understøtte flere noder, der skal forbindes til en bus på samme tid uden at specificere en masterenhed, og er velegnet til multipunkt-til-multipunkt-kommunikation.

RS-485: RS-485 understøtter punkt-til-punkt-, punkt-til-multipunkt- eller multipunkt-til-multipunkt-kommunikation. Det er normalt en master-slave-arkitektur, som kræver, at master-enheden er klart specificeret, hvilket er velegnet til en en-master, multiple-slave-kommunikationstilstand.

4. Transmissionsafstand og hastighed

CAN: Den maksimale kommunikationsafstand for CAN kan nå 10 kilometer (hastigheden er 5 kbps), men efterhånden som kommunikationshastigheden stiger, vil transmissionsafstanden blive kortere. Typisk hastighed er 500 kbps (inden for 1 km).

RS-485: Den maksimale kommunikationsafstand for RS-485 er op til 1200 meter, og hastigheden er 10 Mbps, men hastigheden er omvendt proportional med afstanden. Jo længere afstand, jo lavere sats.

5. Anvendelsesscenarier

CAN: CAN er meget udbredt i bilindustrien, industriel automation, medicinsk udstyr og andre scenarier, der kræver høj pålidelighed og datatransmission i realtid, især distribuerede kontrolsystemer.

RS-485: RS-485 er almindeligt anvendt i industriel automation, bygningskontrolsystemer og overvågningssystemer, og er især velegnet til langdistance, billige applikationer.

6. Omkostninger

CAN: Da CAN har en mere kompleks protokolstak og stærkere funktioner, er de relaterede hardware- og implementeringsomkostninger normalt højere end RS-485.

RS-485: Implementeringen af RS-485 er relativt enkel, hardwareomkostningerne er relativt lave, og den er velegnet til applikationer med begrænset budget.

Sammenfatte

CAN er velegnet til applikationer, der kræver høj pålidelighed, multi-master-kommunikation og kompleks fejldetektion, mens RS-485 er mere velegnet til simpel master-slave-kommunikation, især langdistance- og lavprisapplikationsscenarier. Valget af protokol afhænger af applikationskrav såsom dataintegritetskrav, topologi, kommunikationsafstand og budget.

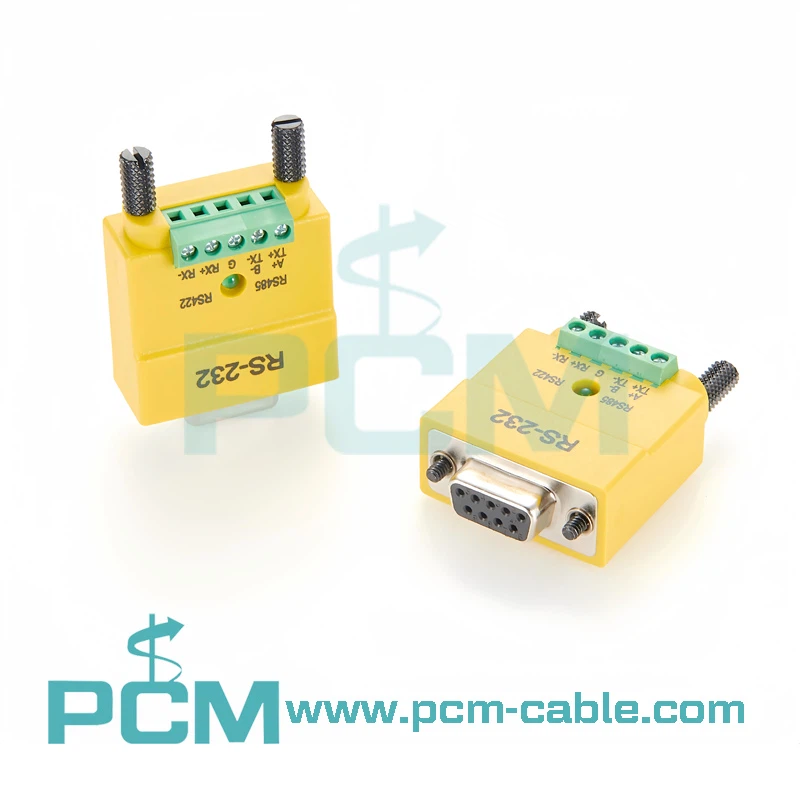

RS232 to RS485 converter CAN vs RS-485 Whats the Difference
