Forståelse af I/O-kablets rolle i Dalsa Genie Nano-kameraer

Dalsa Genie Nano-serien er meget udbredt i industriel billeddannelse og maskinsynssystemer, kendt for sin høje ydeevne og pålidelighed. En kritisk, men ofte overset del af dens opsætning erI/O kabel, som gør det muligt for kameraet at kommunikere med eksterne enheder såsom triggere, lys og controllere. At forstå dette kabels rolle er nøglen til at opnå stabil og præcis billedoptagelse i krævende miljøer.

DeDalsa Genie Nano Flying Leads I/O-kabelfunktioner a10-polet Samtec stikpå kamerasiden ogflyvende ledninger (åbne ledninger)på den anden.
Dette design giver maksimal fleksibilitet, hvilket gør det muligt for systemintegratorer at koble signaler direkte til PLC'er, controllere eller belysningssystemer baseret på specifikke applikationsbehov.

Nøglespecifikationer:

• Kamera sidestik:10-benet Samtec (hun)
• Anden side:Flyvende ledere
• Funktioner:Trigger-input, strobe-output, GPIO og strømstyring
• Typisk længde:1-20 meter

I/O-kablet fungerer somkommunikationsbromellem kameraet og eksternt udstyr. Den transmitterer kritiske kontrolsignaler, der koordinerer billedoptagelsestid og belysning.

Hovedfunktioner omfatter:

• Trigger-input (TRIGGER+ / TRIGGER–)

Starter billedoptagelse synkroniseret med sensorer eller transportbåndspositioner.

• Strobe-output (STROBE+ / STROBE–)

Styrer ekstern belysning præcist under kameraeksponering.

• GPIO (General Purpose I/O)

Anvendes til yderligere kommunikation med automationscontrollere eller sikkerhedsanordninger.

• Kraft og Jord

Sikrer ensartet spænding og jordforbindelse, når der ikke bruges Power over Ethernet (PoE).

Uden en pålidelig I/O-forbindelse kan selv det bedste kamera opleve falske triggere eller ustabil billedtiming.

Genie Nano I/O-kablet bruges i en lang række afindustri og automatiseringsystemer:

• Maskinsynsinspektionslinjer– præcis udløsning baseret på produktdetektionssensorer.
• Automatisering af emballage og etikettering– billedoptagelse synkroniseret med bevægelseskontrol.
• Robotisk synsvejledning– tidskoordinering mellem kameraer og robotarme.
• Lyssynkronisering– nøjagtig stroboskoptiming til høj-billedoptagelse.

Dette fleksible flyvende-blydesign gør det ideelt tiltilpassede ledninger og integrationi forskellige miljøer.

Industrielle billeddannelsesmiljøer indeholder ofte elektrisk støj fra motorer, relæer og drev. Et dårligt skærmet kabel kan føre til kommunikationsfejl eller ustabile triggere.

Når du vælger et I/O-kabel, skal du sørge for, at det giver:

• Fuld afskærmningtil EMI-beskyttelse
• Industriel-isoleringfor lang levetid
• Fleksible lederefor nem kørsel i trange rum
• Korrekt jordingfor at sikre signalintegritet

Disse funktioner sikrer pålidelig synkronisering mellem kameraet og kontrolsystemet.

Hvis din originaleDalsa Genie Nano Flying Leads I/O-kabeler beskadiget, udgået eller for dyrt at købe, er kompatible erstatningskabler tilgængelige.

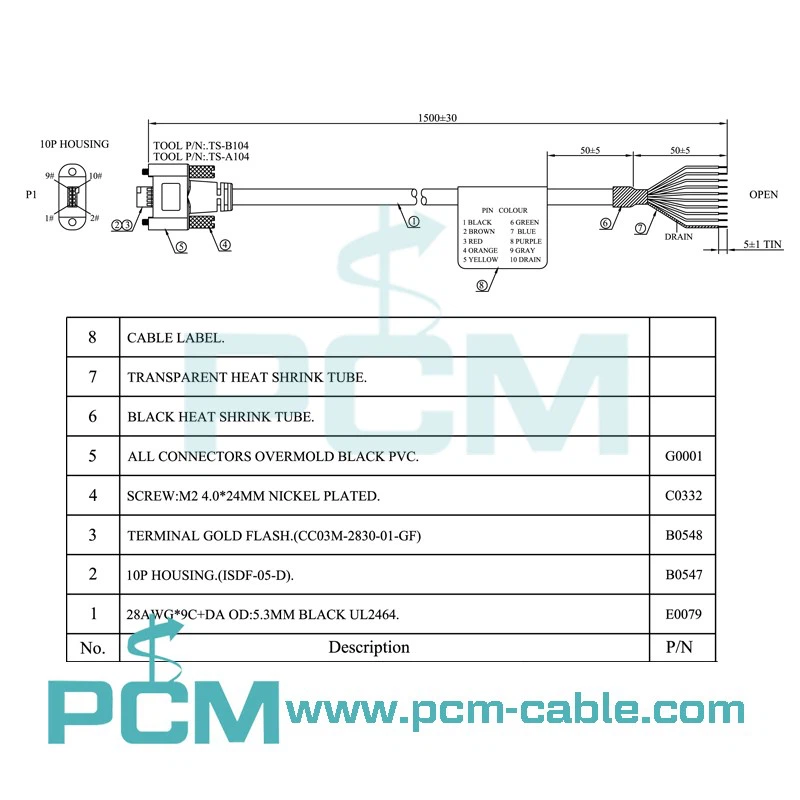

Vorestilpasset-udviklet erstatning for Dalsa Genie Nano I/O-kableter bygget til at matche originalen10-pin Samtec pinout og elektriske egenskaber, hvilket sikrer problemfri ydeevne.

Vores erstatningskabel tilbyder:

• 1:1 kompatibilitet med Dalsa Genie Nano-kameraet
• 10-benet Samtec-stik (kameraside) + flyvende ledninger
• Fuld afskærmning for EMI-modstand
• Længde og trådmærkning kan tilpasses for nem installation
• RoHS--kompatible, industrielle-materialer

Dette erstatningskabel er ideelt til systemintegratorer, der har brug for pålidelig ydeevne og fleksibilitet i kamera I/O-ledninger.

Kontakt osfor at anmode om databladet eller et tilbud i dag.

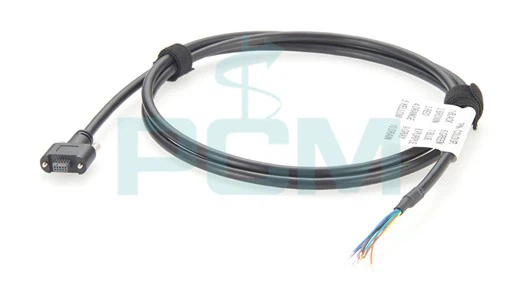

Dalsa Genie Nano Flying Leads

M8 GPIO 8 ben kabel til industrielt kamera

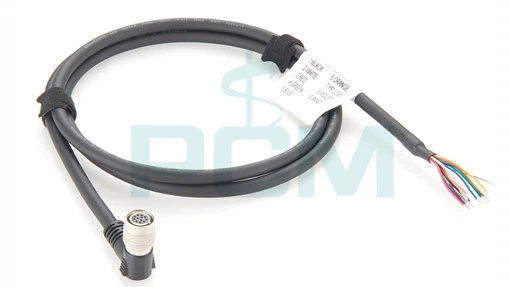

Vinklet 12-ben Hirose til Open-end I/O-kabel

I/O-kabel, mikro-D15 / åben

Høj-flex I/O-kabel med M8 6-pin-stik

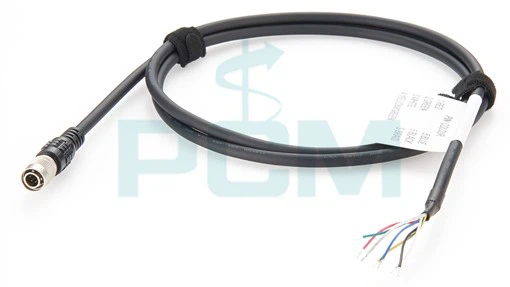

6-ben Hirose han til åben strømkabel
